Каталог продукции

Скрепа бандажная

Скрепа бандажная производится из нержавеющей стали разных марок. Благодаря свойствам материала, и его устойчивости к неблагоприятным погодным условиям (дождь, снег и прямые солнечные лучи), скрепа не подвержена коррозии и не изменяет свои свойства от высоких температур.

Бандажную скрепу применяютдля закрепления бандажной ленты на столбах и опорах ЛЕП, при прикреплении кронштейнов и арматуры для проводов СИП, при прикреплении дорожных знаков и рекламных щитов на разнообразных столбах и опорах, а также для крепления других разных конструкций.

Скрепу бандажную выпускают двух видов:

  • Скрепа-бугель СУ-20 (скрепа COT 36) - это усиленная скрепа для бандажной ленты. Обычно она применяется при высоких нагрузках, и изготавливается из нержавеющей ленты толщиной 1,3 мм - 1,5 мм, методом холодной штамповки, в результате чего получается цельноштампованная скрепа.
  • Скрепа СМ (NC) используется при фиксации лент от 6 мм до 20 мм шириной. Она обычно применяется для не высоких нагрузок. Скрепу СМ (NC) изготавливают методом штамповки и последующей гибки, из нержавеющей ленты толщиной от 0,7 мм до 1,0 мм. От толщины металла зависит прочность скрепления и цена скрепы см.

Основное отличие видов бандажной скрепы, кроме внешнего вида, это то, что скрепу-бугель СУ-20 или скрепу COT 36, обычно используют на анкерных опорах, и она держит нагрузку от натяжения проводов в анкерном пролете. А скрепу СМ применяют на промежуточных опорах, где растягивающих напряжений по фронту практически нет.

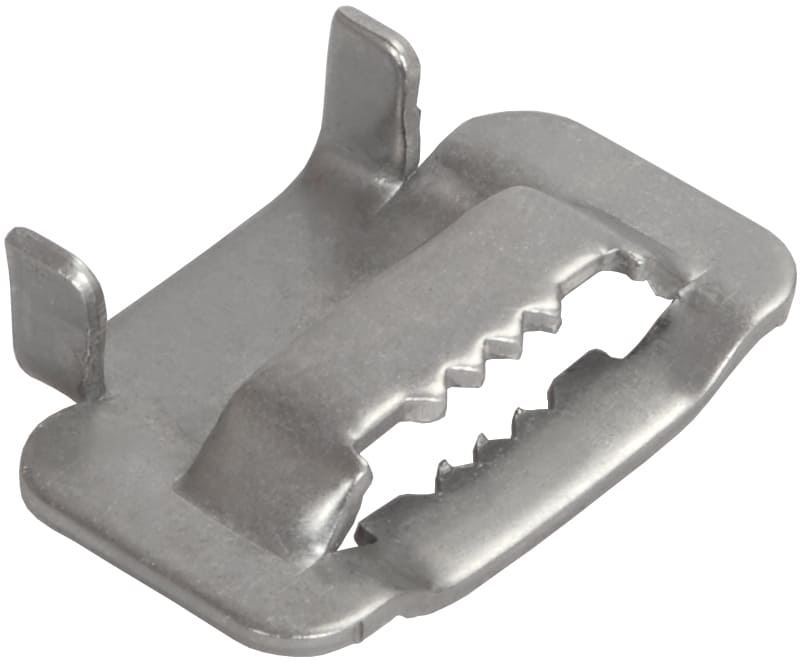

Скрепа-бугель СУ 20 (Скрепа СОТ 36)

скрепа-бугель

Скрепу-бугель СУ-20 (Скрепу COT36) – изготавливают специально усиленной и применяют при креплении арматуры СИП на опорах и столбах линий электропередач, с помощью бандажной ленты. Скрепа COT36 (СУ-20) имеет специальные заостренные зубья, что предотвращает проскальзывание и более надежно удерживает ленту.

Затягивание бандажной ленты на опоре происходит при помощи инструмента для натяжения ленты, после натяжения ленты, лапки скрепы-бугеля загибают внутрь с помощью молотка.

Технические характеристики:

Название20 Ширина ленты макс, мм Толщина металла скрепы, мм Количество в упаковке, шт Вес упаковки, кг
Скрепа-бугель 16 1,3 100
Скрепа-бугель 20 1,3-1,5 100

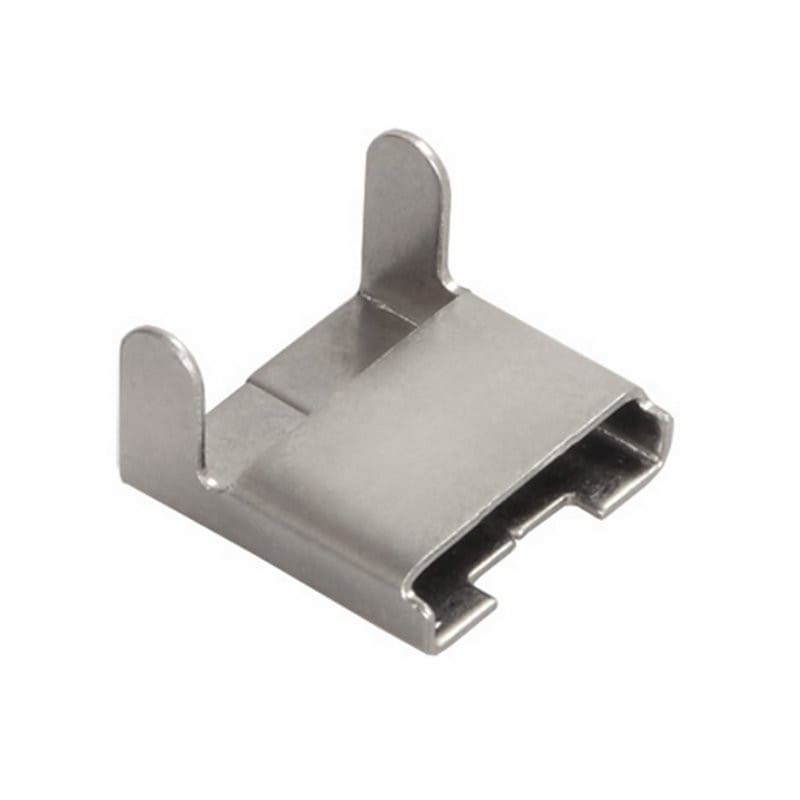

Скpепа СМ (NC)

скрепа для бандажной ленты

Скрепу СМ (CN) для ленты 19 и 20 мм, как правило, изготавливается из нержавеющей стали марки AISI 201. В исполнении из марки AISI 304 производят скрепы 12 мм, 16 мм, 20 мм, а из AISI 316 изготавливаются скрепы см для лент шириной 16 и 20 мм. Это связано с условиями применения этой скрепы и свойств металла, из которого она сделана.

Скрепа СМ (CN) применяется для фиксации хомутов из бандажной ленты во время монтажа арматуры СИП на опорах линий электропередач, при креплении дорожных указателей и знаков, рекламных щитов, теплоизоляции на трубах теплоснабжения и т.д.

Затягивание ленты на опоре происходит с помощью инструмента для бандажной ленты, после натяжения ленты, лапки скрепы загибают внутрь с помощью молотка.

Технические характеристики:

Название Ширина ленты макс, мм Толщина металла скрепы, мм Количество в упаковке, шт Вес упаковки, кг
Скрепа СМ 12 12 0,7 100  1,0
Скрепа СМ 15 16 0,7 100  1,1
Скрепа СМ 20 20 0,8 -1,0 100   1,7

Скрепа-бугель СУ20 (СОТ 36) и Скрепа СМ, применение

В каждой арматуре для линий электропередач должны присутствовать элементы с малой прочностью, для предохранения линии СИП от повреждений. Например, если на провод СИП при сильном ветре или под тяжестью снега падает дерево, то во избежание разрыва провода и порчи анкерных зажимов, должно порваться более слабое звено, то есть скрепа или бугель. Тогда дорогостоящие провода или звенья арматуры не повредятся, для этого используется бандажная скрепа. Проектировщики еще на стадии разработки проекта просчитывают риски порчи проводов СИП и арматуры, закладывая в проект, скрепу и бугель для крепления арматуры в нужном количестве, чтобы при больших нагрузках вырвало ленту из бандажной скрепы, сохранив дорогостоящее оборудование.

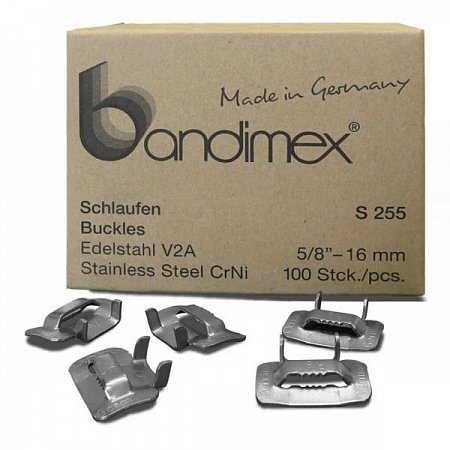

Скрепа и бугель Bandimex (Германия)

Технические характеристики:

Название Ширина ленты макс, мм Толщина металла скрепы, мм Количество в упаковке, шт Вес упаковки, кг
Скрепа S252/S452            бугель Bandimex 6,4 мм 6,4 0,5 100 0,1

Скрепа S253/S453            бугель Bandimex 9,5 мм

9,5 0,64 100 0,4
Скрепа S254/S454            бугель Bandimex 12,7 мм 12,7 0,75 100 1,0
Скрепа S255/S455            бугель Bandimex 16 мм 16 0,75 100 1,1
Скрепа S256/S456            бугель Bandimex 19 мм 19 0,75 100 1,7
Скрепа Jumbo S440          бугель Bandimex 19 мм 19  1,5  25 0,8
Скрепа Jumbo S441          бугель Bandimex 25 мм 25 1,5-1,8  25 1,1
Скрепа Jumbo S442          бугель Bandimex 32 мм 32 1,5-1,8  25  1,4

Скрепа S252 - S256 изготавливается из стали AISI 304

Скрепа S452 - S456 изготавливается из стали AISI 316

Скрепа Jumbo S440 - S442 изготавливается из стали AISI 304

Скрепа S153 - S156    скрепа бандажная СМ  выполняется из стали 0,4 мм толщиной
